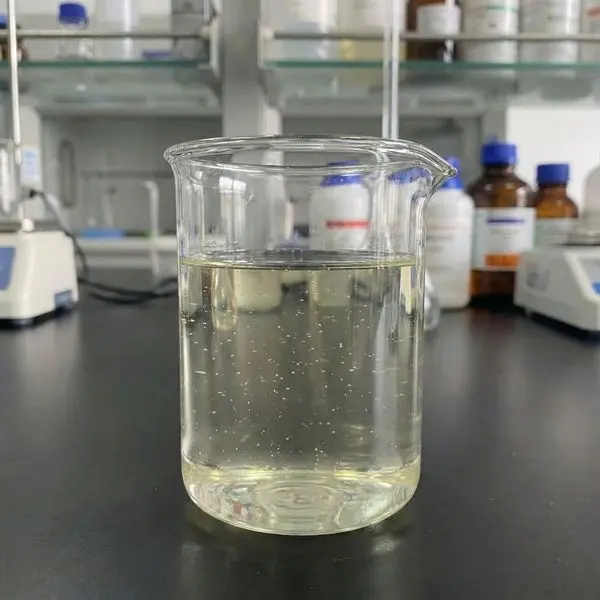

Product Image
SMC/BMC 树脂/
产品概览
ALITA 1506 邻苯/NPG型不饱和聚酯树脂 (SMC/BMC专用)
所属分类：SMC/BMC 树脂编号：ALITA 1506
应用领域
ALITA 1506 是一款基于邻苯二甲酸和新戊二醇 (NPG) 的不饱和聚酯树脂，具有较高的粘度和高反应活性。
- 工艺特性： 增稠速度快，流动性好，成型效率高。
- 物理优势： 表现出优异的机械强度和韧性。
- 主要用途： 适用于通用型 SMC（片状模塑） 和 BMC（团状模塑） 制品。
技术指标
| 检测项目 | 指标范围 | 单位 | 测试方法 |
|---|---|---|---|
| 外观 | 淡黄色透明液体 | -- | -- |
| 酸值 | 17 - 25 | mgKOH/g | GB/T 2895-2008 |
| 粘度 (25℃) | 1.2 - 1.8 | Pa·s | GB/T 7193-2008 |
| 固体含量 | 64 - 70 | % | GB/T 7193-2008 |
| SPI-GT (80℃) | 5 - 10 | min | ALITA-D-DB001 |
注： 测试 SPI 固化性能时，使用 2% 的 Enox BPO-50F 固化剂。
物理性能
| 检测项目 | 典型值 | 单位 | 测试方法 |
|---|---|---|---|
| 巴氏硬度 | 45 | -- | GB/T 3854-2005 |
| 热变形温度 (HDT) | 75 | ℃ | GB/T 1634-2004 |
| 断裂伸长率 | 2.5 | % | GB/T 2567-2008 |
| 拉伸强度 | 68 | MPa | GB/T 2567-2008 |
| 拉伸弹性模量 | 3150 | MPa | GB/T 2567-2008 |
| 弯曲强度 | 125 | MPa | GB/T 2567-2008 |
| 弯曲弹性模量 | 3750 | MPa | GB/T 2567-2008 |
实验说明：
1. 浇铸方法遵循 GB/T 8237-2005。
2. 固化系统：0.6% 环烷酸钴促进剂 + Butanox M-50 固化剂 1.0%。
3. 后处理制度：室温 24h + 60℃ 3h + 120℃ 1h。
使用说明
1. 成分： ALITA 1506 树脂不含蜡、促进剂或触变剂。
2. 稳定性： 为确保 SMC/BMC 材料在储存期间的稳定性，在生产过程中应视情况添加适量稳定剂。
储存与处理
- 防护： 树脂含有害成分，需穿戴必要的个人防护设备，避免接触皮肤和眼睛。
- 温度： 强烈建议储存在 25℃ 以下的稳定环境中。
- 环境： 严禁室外存放。远离阳光直射、蒸汽管等热源，防止水分污染及单体流失。
- 管理： 保持容器密封，遵循“先进先出”原则周转库存。
